工業自動化流量測量中流量計 4-20mA 與 RS485 信號傳輸方案對比

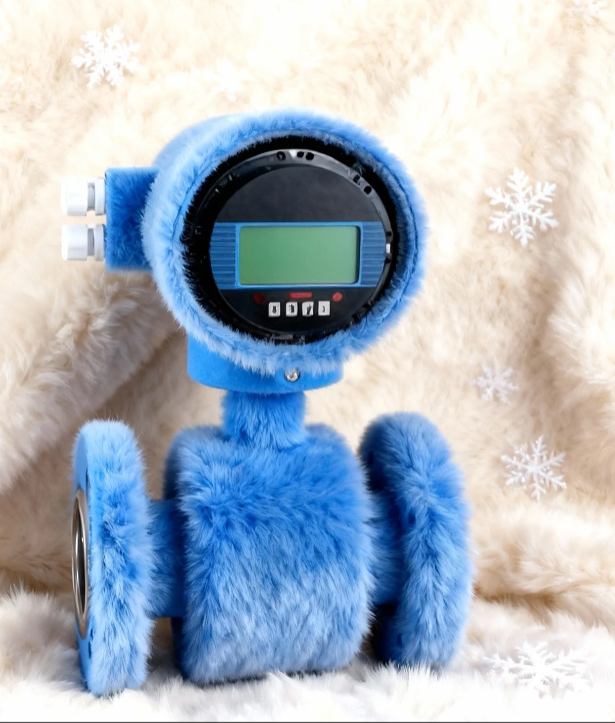

在工業自動化流量測量場景中，電磁流量計的信號傳輸方案直接決定了數據采集的穩定性、測量精度與系統整體擴展性。
4-20mA模擬信號與 RS485數字信號作為兩類主流傳輸方式，各具備獨特的技術特性與適配場景。
本文從工作原理、核心特點、使用注意事項、典型應用場景四大維度展開深度對比，
為工業現場的方案選型提供專業、實用的參考依據。
核心區別總覽
4-20mA 模擬信號
信號類型：連續模擬量
工作原理：以電流變化映射流量范圍，4mA 對應下限流量，20mA 對應上限流量
傳輸內容：僅單一的流量測量值
測量精度：受線路損耗影響，精度中等（±0.1%~±0.5%）
傳輸距離：上限 1000 米（需依賴屏蔽線）
抗干擾能力：強（電流信號抗電磁干擾性能優于電壓信號）
系統擴展性：差（單點傳輸模式，新增設備需重新布線）
接線復雜度：簡單（兩線制 / 四線制，僅需搭配電源線 + 信號線）
RS485 數字信號
信號類型：差分數字量（多適配 Modbus 協議）
工作原理：通過差分電壓傳輸二進制數據，實現設備間雙向通信
傳輸內容：流量、瞬時流速、累計流量、設備狀態、故障碼等多維度參數
測量精度：數字傳輸無失真，精度更優（±0.05%~±0.1%）
傳輸距離：標準傳輸 1200 米，可通過中繼器靈活擴展
抗干擾能力：較強（差分結構搭配屏蔽線，需規避總線沖突問題）
系統擴展性：優（總線拓撲結構，單總線上限可掛接 32 個設備）
接線復雜度：中等（需嚴格區分 A/B 信號線）
工作原理深度解析
4-20mA 模擬信號
4-20mA 信號是工業領域經典的模擬量傳輸方式，其核心邏輯為電流值映射物理測量量：
電磁流量計通過傳感器將實時流量信號轉換為 4-20mA 標準電流信號，
其中 4mA 為“零流量”基準值（有效規避與設備斷電狀態的混淆），20mA 為滿量程流量對應值。
信號傳輸過程中，電流大小隨實際流量實時連續變化，PLC、DCS、
數顯表等接收端設備通過識別電流數值，反向推算出實際流量數據。
RS485 數字信號
RS485 信號基于差分傳輸原理設計，利用 A、B 兩根信號線的電壓差（常規范圍 ±2V~±6V）傳輸二進制數據，
搭配 Modbus-RTU 等工業主流協議，實現設備間雙向通信。電磁流量計內部微處理器將流量、
設備運行狀態等各類信息編碼為二進制數據后，通過 RS485 總線發送至數據采集設備；
同時，上位機可通過該總線向流量計下發量程校準、單位切換等參數配置指令，
實現流量測量 + 設備遠程控制的一體化操作。
